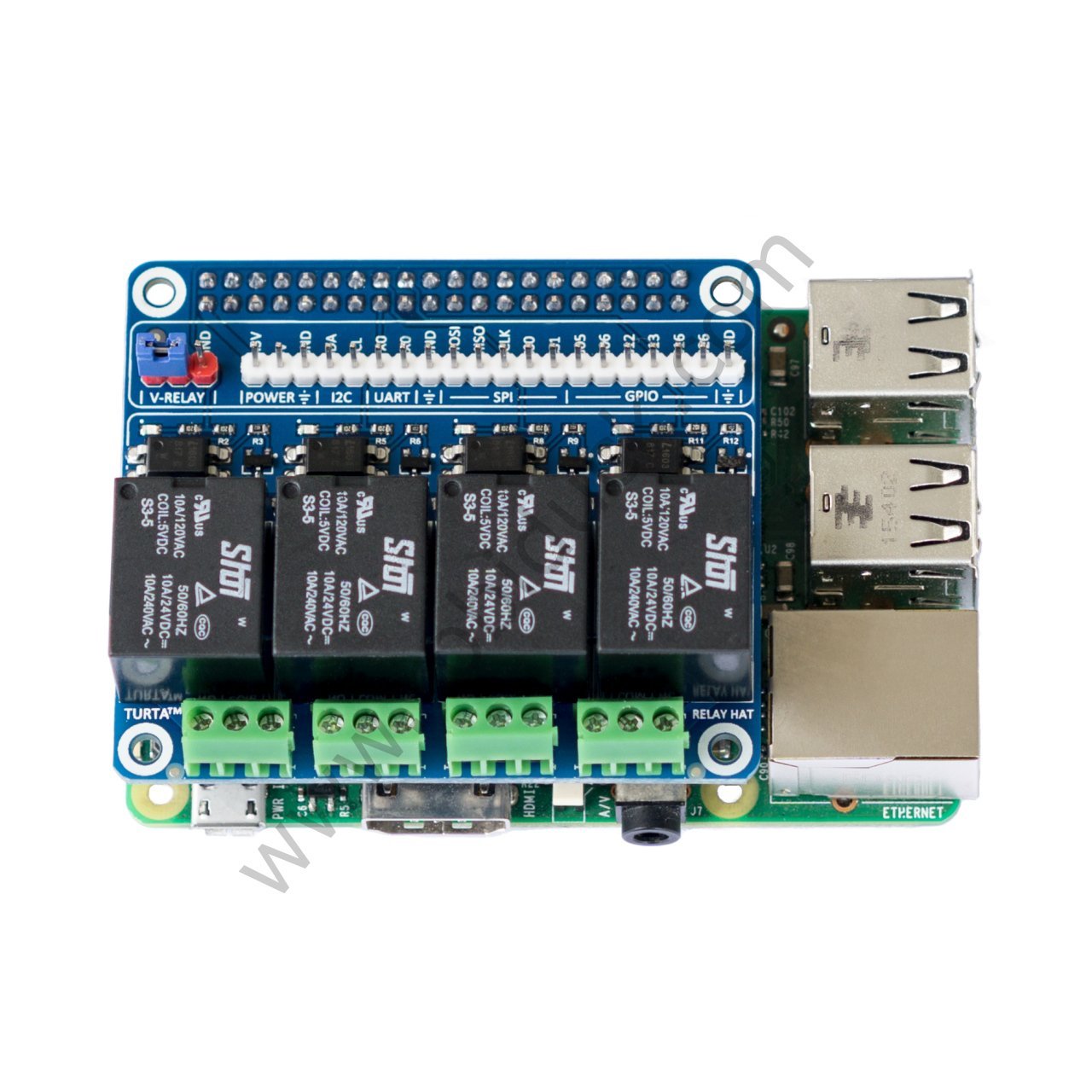

Turta Relay HAT - 4 Kanal Röle Kartı
Raspberry Pi ile yüksek güç tüketen cihazları kontrol etmenizi sağlar. Relay HAT ile 5V gibi düşük voltajlardan 240 Volt'a kadar 4 adet cihazı açıp kapatabilirsiniz. I2C, UART, SPI ve GPIO pinleri isimleriyle birlikte düzenlenerek dışarıya verilmiştir. Bu sayede sensör ve diğer ek bileşenleri projenize dahil edebilirsiniz. Rölelerin devre bağlantıları optokuplörler ve karttaki oluklar ile yalıtılmıştır. İhtiyacınıza göre röleler Raspberry Pi üzerinden ya da dışarıdan beslenebilir.
ÖZELLİKLERİ &
BOYUTLARI
4x Röle
4 Adet AC 240V 10A / DC
24V 10A gücündeki rölelerle küçükten büyüğe birçok cihazı açıp
kapatabilirsiniz. Röleler yüklenmeye bağlı olarak 10.000.000 ile 100.000
açma-kapama ömründedir.
NO ve NC Bağlantıları
Rölelerin normalde açık
(NO) ve normalde kapalı (NC) bağlantıları ile röle pasifken elektriği
iletmesini ya da kesmesini seçebilirsiniz.
Genişleme Bağlantıları
Raspberry Pi'dan gelen
I2C, UART, SPI + 2x CS, GPIO 5, 6, 12, 13, 16, 26 bağlantıları ve 3.3V, 5V güç
çıkışları isimleri yazılı 20 pinli header ile dışarıya verilmiştir.
Optik Yalıtım
Röle kontrol devresi ile
Raspberry Pi bağlantısı optokuplörler ile izole edilmiştir. Raspberry Pi'ınız
rölelere bağlayacağınız cihazlardaki dalgalanmalara karşı korunur.
Seçilebilir Besleme
İsteğe bağlı olarak
rölelerin besleme gücünü dışarıdan sağlayabilirsiniz. Raspberry Pi röleler için
gerekli gücü rahatlıkla sağlar. Endüstriyel uygulamalarda dışarıdan beslemeyi
tercih edebilirsiniz.
Oluklu Devre Tasarımı
Rölelerin dış
bağlantılarıyla devrenin elektronik bileşenleri oluk ile izole edilmiştir.
Sisteminiz bağlayacağınız hattaki titreşimden korunur.
Devre Şeması
Kartın arka yüzünde
bulunan özet devre şeması, merak edenler için sistemin nasıl işlediğini
gösterir.
