Pololu ACHS-7124 Akım Sensör Kartı ( -40A +40A arası) PL-4033
Pololu ACHS-7124 Akım Sensör Kartı ( -40A +40A arası) PL-4033

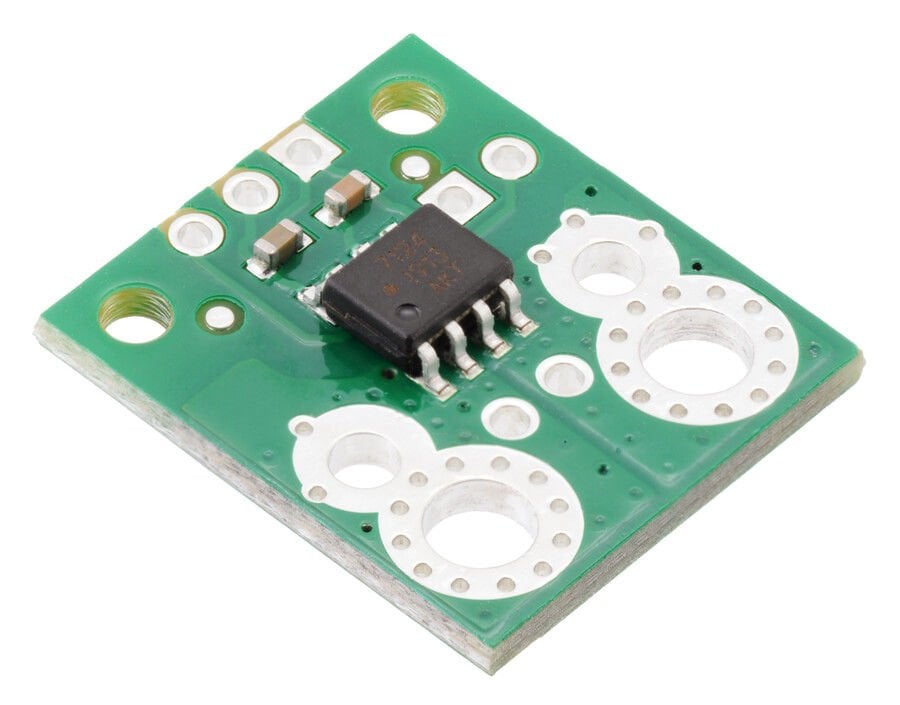

Pololu ACHS-7124 Akım Sensörü, Pololu'nun zengin akım sensör kartları arasında sunduğu bir modeldir ve Broadcom'un iki yönlü (bidirectional) ±40A geçirimli lineer akım sensörü entegresiyle oluşturulmuştur. Entegre hall effect yapısıyla akım algıma yapar ve akım yolunda ~0.7 mΩ gibi düşük bir direnç, 3 kV RMS gibi bir elektriksel izolasyon sunar. Kart elektroniği ile akım yolu kart üzerinde birbirinden ayrılmıştır; dolayısıyla kart akım yolunda istenen noktaya yerleştirilebilir.
ACHS-7124, 40A öutlak büyüklüğe kadar akım girişlerini kabul eder ve analog çıkış üretir. Analog çıkış değeri 2.5V gerilim etrafında akım şiddetine göre 50 mV/A ile tipik olarak %±1.5 hata ile değişim gösterir. Kart çalışma gerilimi 4.5V-5.5V'tur ve 5V yapılarla çalışma hedeflenerek belirlenmiştir. Tipik uygulamalar motor kontrol, yük algılama ve SMPS'lerdir.
 |
 |
Ring terminal konektörleri-mavi- ve direkt bağlantı
ACHS-7124, -40°C ile 110°C çalışma sıcaklığında çalışır. 80 kHz çalışma frekansı "filter" pinlerine kapasitör eklenerek azaltılabilir. ACHS seri kartlar, birbirine benzediğinden kartın altında silkscreen üzerindeki beyaz alana ayırıcı işaretleme yapılmalıdır! Silkscreen üzerindeki diğer bir işaret pozitif akım yönü olarak yorumlanan " +i " işaretlemesidir!
Broadcom sensör çipi dayanıklı bir yapıya sahiptir 100A büyüklüğe sahip 100ms 'lik transient akımlara dayanabilir.
Özet
Boyut: 0,7 "x 0,8"
Ağırlık: 1,5 g
Akım algılama: 0,050 V / A
Minimum besleme voltajı: 4,5 V
Maksimum besleme voltajı: 5,5 V
Besleme akımı: 15 mA
Diğer Pololu Akım Sensör Kartları
1a- ACS714 (+5 - -5A)
1b- ACS714 (+30 - -30A )
2- ACS724
3- ACS709
4- ACHS-7121
5- ACHS-7124
6- ACHS-7125
