Pololu 1000:1 Micro Metal Redüktörlü DC Motor HPCB 12V - Dual Şaft PL-3057
Pololu 1000:1 Micro Metal Redüktörlü DC Motor HPCB 12V 35rpm - Dual Şaft PL-3057

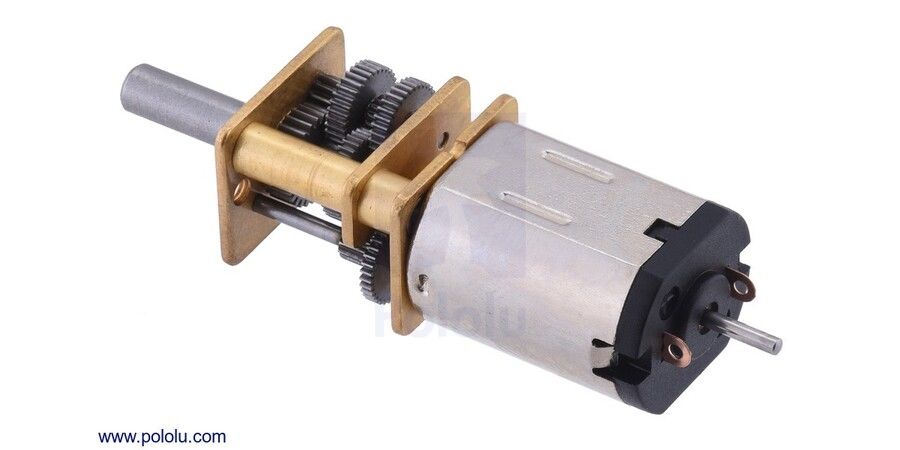

İncelediğiniz 12V redüktörlü motor, uzun ömürlü karbon fırçalara (HPCB) sahip bir yüksek güçlü DC motor ile 1000:1 (tam olarak 986.41:1) redüksiyon oranına sahip bir redüktör yapısından oluşmaktadır. Gövde 10mm X 12mm (kesit alanı) ölçülerine sahipken "D" şekli verilmiş redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır ve boyut olarak motor N20 sınıfına girmektedir. Toplam motor uzunluğu ise 29.5 cm'dir. Bu üründe 4.5 x 1mm boyutlarında ek bir mil çıkışı mevcuttur ve bu mile bir enkoder takılarak hız ve pozisyon geribesleme alınabilir. Ürünün stall (zorlanma) akımı 0.75A ve stall torku 10 kg.cm'dir. Yüksüz devir hızı 35rpm ve çekilen akım 60mA'dir.
Boyut olarak bu redüktörlü motorlar Sanyo 12mm NA4S DC redüktörlü motorlara benzerdir ve bu boyutlar N20 motor olarak da isimlendirilmektedir.
İncelediğiniz ürünün içinde bulunduğu ürün grubunun 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V (nominal gerilimde çekilen akım yarı yarıya düşer) gerilim ile çalışan tipleri; HPCB (yüksek güçlü - uzun ömürlü karbon fırça ) - HP (yüksek güç) olan tipleri mevcuttur. Ayrıca HPCB modeller, hassas metal fırçalı modellerle (precious metal brush) kıyaslandığında 0.5 mm daha kalın ve birbirlerine 1mm kadar daha yakın bakır terminalleri (aşağıda soldaki resimde sarı renkli terminaller) ile ayırt edilirler. Yine bu ürün grubuna özel motorun arkasından 4.5mm uzunluğunda ek bir mil çıkışı olan tipler mevcuttur ve bu mile bir enkoder takılarak hız ve pozisyon geribesleme alınabilir.
5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre kolayca birbirinin yerini alabilir (1000:1 hariç).
Ürün için robotsepeti.com'dan ulaşabileceğiniz üniversal montajlama hubı, tekerlek çeşitleri, braketler, farklı yapıda enkoderler, sürücü kartları ve benzer yapılar projelerinize işlevsellik kazandıracaktır!
o Tekerlek/Montaj Göbeği
o Braket ve Enkoder
 |
 |
 |
| Manyetik enkoder ve micro metal motor | beyaz montaj braket ve vida-somun | siyah montaj braket ve vida-somun |
o DC motor sürücüler ve akım sensörü
UYARI: Motoru zorlamak (stall) veya aşırı yüklemek ani fonksiyon kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur. Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.
Ürün Özeti
o Ebat: 10 × 12 × 29.5 mm
o Ağırlık: 10.5 g
o Mil çapı: 3 mm
Genel Özellikler
o Dişli oranı: 986.41:1
o Yüksüz çalışma hızı (12 Voltta) : 35 rpm
o Yüksüz çalışma akımı (12 Voltta): 0.06A
o Stall (zorlanma) akımı (12 Voltta): 0.75A
o Stall torku (12 Voltta): 10kg.cm
o Maksimum çıkış gücü : -
o İkincil motor şaftı: Mevcut
o Yüksüz çalışma hızı ( 6 voltta ): 18rpm
o Yüksüz çalışma akımı (6 Voltta): 0.05A
o Stall (zorlanma) akımı (6 Voltta): 0.38A
o Stall torku (6 Voltta): 5 kg.cm
Maksimum Verim Durumu için Motor Parametreleri
o Maksimum verim (12 Voltta) : %25
o Hız : 27rpm
o Tork : 2.1 kg.cm
o Akım : 0.19A
o Çıkış gücü : 0.59W
HPCB Redüktörlü Motor Boyutlar
