IR Modülü (MEB Start Modülü)
IR Modülü (MEB Start Modülü)

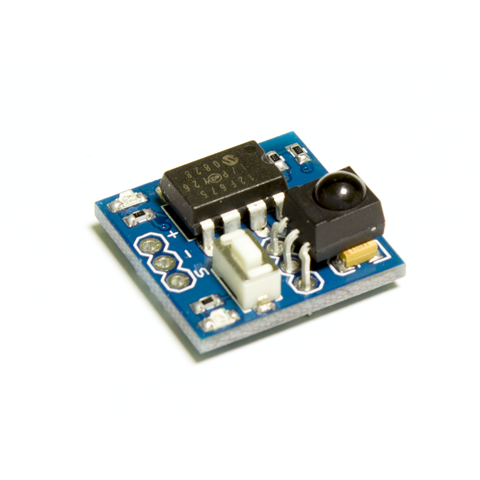

3.3V'luk veya 5V'luk sistemlerle beraber kullanılabilen bir modüldür. Modül üzerinde PIC12F675 mikrodenetleyicisi bulunmaktadır. Vcc pinine 5V veya 3.3V uygulanabilmektedir. GND pini toprak bağlantısı olup, OUT pini dijital çıkış pinidir. İçinde gönderilen yazılımla kullanmak istediğiniz kumanda vb. bir kez kaydedip tekrar tekrar kullanabilirsiniz. Kart üzerinde IR alıcı olarak TSOP2238 bulunmaktadır.
START MODÜLÜN ÇALIŞMASI:
Gerekli besleme gerilimi
bağlantısı yapıldığında ilk önce alıcının hangi tuş kodunda on-off yapacağının
belirlenmesi gerekir. Bu işlem için devre üzerindeki hafıza butonuna 1 kez
basılır ve D1 Ledi sürekli yanık duruma geçer, bu durumda verici kumanda
üzerinde hafızaya alınmak istenen tuşa arka arkaya 2 kez basılır ve beklenir.
D1 Ledi söner. Artık kullanıma hazırdır.
ÖZELLİKLERİ & BOYUTLARI
- Çalışma Frekansı: 38KHz
- Mesafe: 6 Metre
- Çalışma Voltajı: 3.3-5V
- Kart Boyutları: 20 mm x 20 mm
