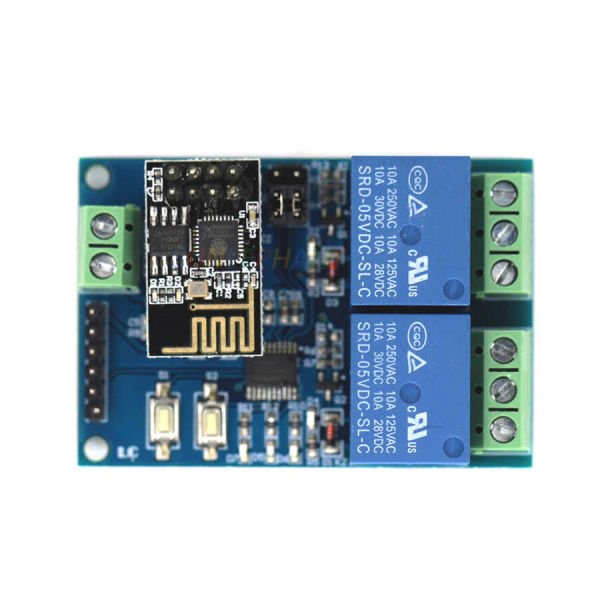

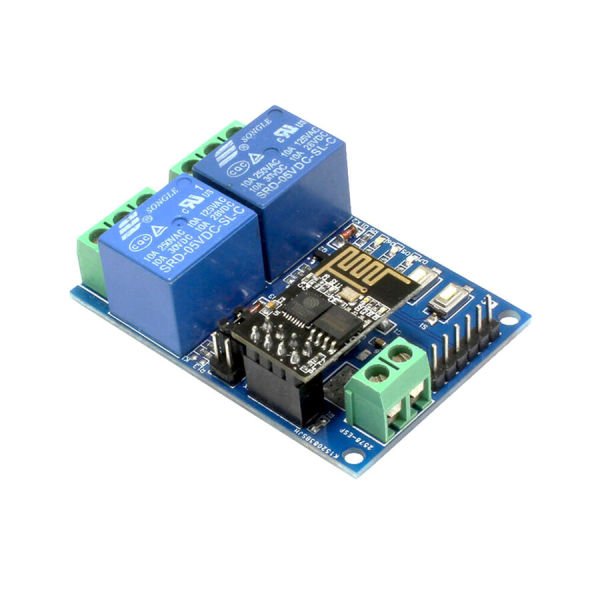

Esp8266 2 Kanal 5V Esp01 Wifi Röle Modülü

Esp8266 5V 2 Kanal Röle Modülü Esp01 Wireless Modül

Esp8266 Esp01 Wifi Röle Modülü wifi modülü olarak ESP-01 kullanır. 8 bit MCU ile uyumlu olan bu modül basit bir kurulum ile cep telefonlarından kolaysa sistem kontrolü için kullanılabilir.

Esp8266 2 Kanal 5V Esp01 Wifi Röle Modülü Özellikler

• Açık bir ortamda, cep telefonu kazanma modülüne monte edildiğinde, maksimum sabit iletim mesafesi 100m'dir.
• WIFI modülü ve cep telefonu aynı anda yönlendiriciye kurulduğunda, iletim mesafesi yönlendiricinin sinyal gücüne bağlıdır.
• Cep telefonu APP'de ESP-01'i tamamlamak için Smartconfig teknolojisini kullanın
• WIFI hesabı yapılandırma şifre modülü, yapılandırılan hesap ve şifre, kapanma hafıza fonksiyonuna sahiptir.
• Bünyesindekiler 100.000 defa arka arkaya bağlanabilen 10A / 250V AC 10A / 30V DC rölelerdir.
• İki kutuplu efüzyon koruması ile kısa tepki süresine sahiptir. Yerleşik mod seçimi ve gerçek zamanlı çalışma durumu göstergesi mevcuttur.
• İndirmek için UART hata ayıklama arayüzü ve STM8 SWIM arayüz programı kullanılmalıdır.
• Android uygulamalar ile uyumludur.

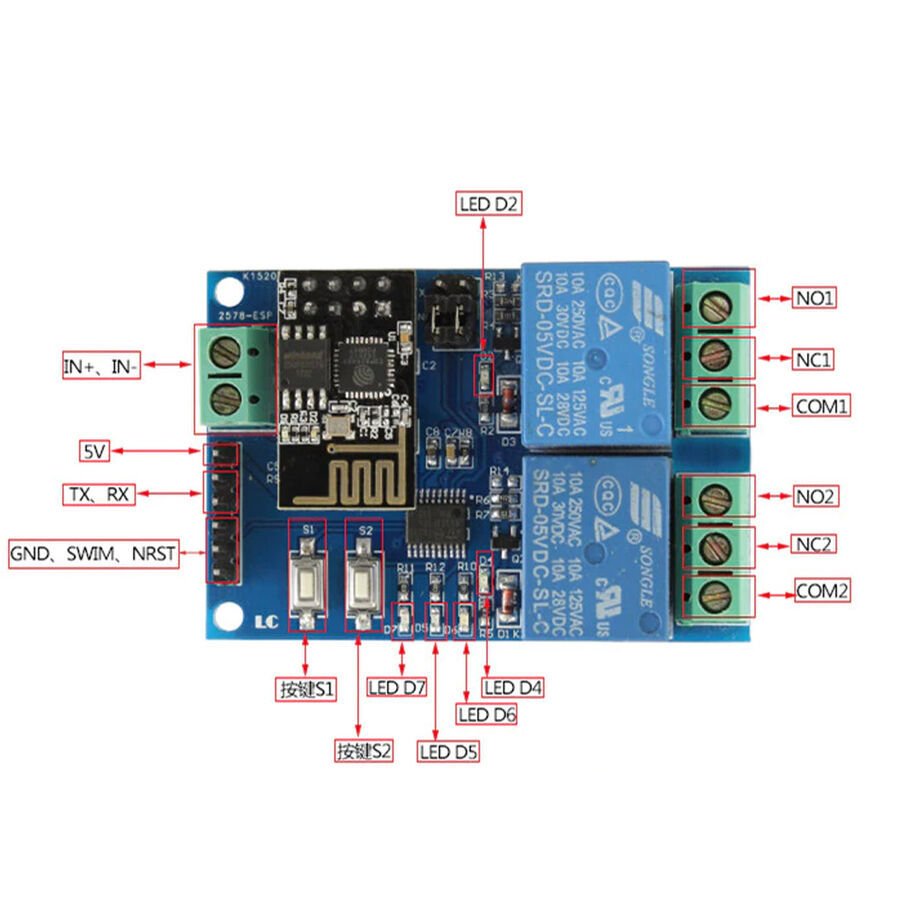

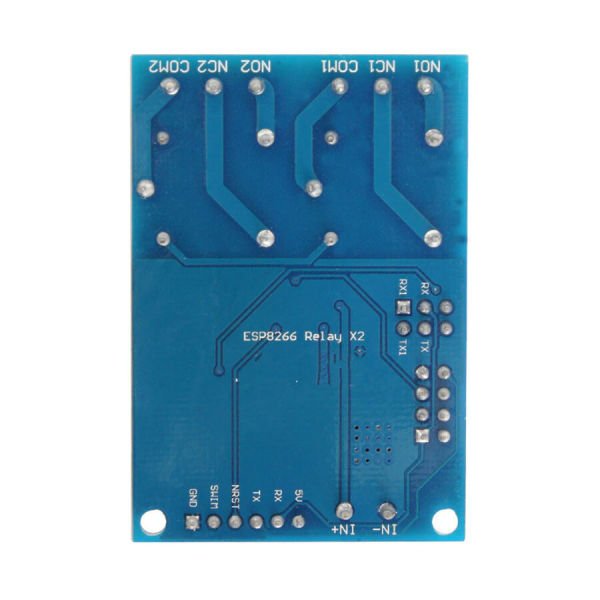

Pin Diyagram Tanımlama :

• IN +, IN-: 5V güç girişi

• TX, RX: UART pin seri bağlantı noktası
• 5V, GND, SWIM, NRST: STM8S mikrodenetleyici port programı indir
• S1 düğmesi: mod anahtarı, varsayılan mod 1'dir
• S2 düğmesi: Fabrika ayarlarını geri yükle
• LED D2 ve D4 (kırmızı ışık): röle çalışma göstergesi, açıkken yanar
• LED D7 (kırmızı ışık): Mod 1 göstergesi
• LED D5 (mavi ışık): Mod 2 göstergesi
• LED D6 (yeşil ışık): çalışma durumu göstergesi
• İki ayrılmış jumper kapağı: ESP-01 formunda hata ayıklamak için USB'den TTL'ye seri bağlantı noktası modülünü kullanmak istiyorsanız, lütfen normal kullanım sırasında alt uca takın (yani, RX1'e bağlı RX1, TX1'e bağlı TX), lütfen en üste girin (Aksi takdirde parazit olabilir).
• COM1: terminal
• NC1: normalde kapalı uç, röle, içeri çekmeden önce COM1 ile kısa devre yapar ve içeri çekmeden sonra kilitlenir.
• N01: Normalde açık, röle kapanmadan önce kilitlenir ve kapandıktan sonra COM1'e kısa devre yapar.
• COM2: terminal
• NC2: Normalde kapalı uç, röle, içeri çekmeden önce COM2 ile kısa devre yapar ve içeri çekmeden sonra kilitlenir
• N02: Normalde açık, röle kapanmadan önce kilitlenir ve kapandıktan sonra COM2'ye kısa devre
• Kontrol komut rölesi (hex hex formatı): İlk röleyi açın: AO 01 01 UN 2 / Birinci röleyi kapatın: UN 0 01 00 UN 1 / İkinci röleyi açın: UN 0 02 01 UN 3 / İkinci röleyi kapatın: UN 0 02 00 UN 2

Pin Diyagram Açıklama (Led D6) :

• Kapalı ise : otomatik olarak yapılandırıldığı veya yönlendiriciyle olan bağlantısını kaybettiği anlamına gelir
• 0.5s ' de yanıp sönüyor ise : uygulamanın ESP-01 için bir WIFI modül hesabı yapılandırmasını beklemek anlamına gelir
• 2s yavaş yanıp sönüyor ise : Cep telefonu ile bir TCP bağlantısı kurulmasını bekleyen yapılandırmanın tamamlandığı anlamına gelir.
• Sabit ışık : Cep telefonu ile başarılı bir TCP bağlantı kurulduğunu gösterir.
