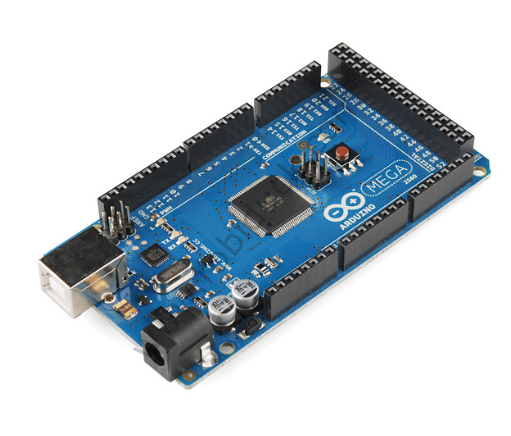

Arduino Mega 2560 üzerinde ATmega2560 mikroişlecisi bulunmaktadır. Kart üzerinde 54 adet giriş/çıkış pini( 15 tanesi PWM çıkışı olarak kullanılabilir), 16 analog giriş, 4 UARTs ( Donanımsal Seri Port), 16 MHz Kristal osilatör, Usb soketi, güç soketi, ICSP soketi ve reset butonu bulunmaktadır. Kartın çalışabilmesi için gerekli bütün donanımlar kart üzerinde mevcuttur. Usb bağlantısı, pil yada adaptör ile kolaylıkla çalıştırılabilir.
Teknik Özellikler :
- Mikrodenetleyici : ATmega2560
- Çalışma Gerilimi : 5 V
- Önerilen Giriş Gerilimi : 7-12 V
- Giriş Gerilimi Sınırları : 6-20 V
- Dijital Giriş /Çıkış Pinleri : 54 Adet ( 15 adeti PWM olarak kullanılabilir.)
- Analog Giriş Pinleri : 16 Adet
- Giriş/Çıkış Pin Başına Akım : 20 mA
- 3.3 V Pin Başına Akım : 50 mA
- Flash Hafıza : 8 KB bootloader tarafından kullanılmak üzere 256 KB
- SRAM : 8 KB
- Eeprom : 4 KB
- Saat Hızı : 16 MHz
- Led Builtin : 13
- Uzunluk : 101.52 mm
- Genişlik : 53.3 mm
- Ağırlık : 37 Gr
Belgeler :
Arduino Mega 2560 açık kaynak kodlu bir donanımdır.
Arduino Mega 2560 belgelerine ulaşmak için tıklayınız.
Programlama:
Arduino Mega 2560 Arduino ide üzerinden board ve port seçimi tamamlanarak rahatlıkla yapılabilmektedir. Bootloader yüklü olarak gelen kart harici bir donanım programcısı gerektirmeden kod yüklemenize olanak tanır. STK500 protokolü kullanılarak iletişim kurulur.
Programlama ve bilgisayar ile haberleşe sırasında ATmega16u2 serial dönüştürücüsü kullanılır.
Güç :
Arduino Mega 2560 Usb bsğlantısı üzerinden veya harici bir güç kaynağı ile beslenebilir. Güç kaynağı otomatik olarak seçilir. Harici güç kaynağı AC-DC adaptörden veya bataryadan olabilir. Harici güç kaynağı kart üzerinde bulunan 21 mm merkez pozitif güç soketinden bağlanabilir.
Harici güç kaynağı 6-20 V olarak ayarlanabilir fakat bunlar limit değerlerdir. Ancak önerilen değerler 7-12 V arasıdır. 7 volt altında ki değerler regulatör de göz önüne alındığında kararsız olabilir. 12 V üzerinde ki dğerler regülatörünüzün ve kartınızın ısınmasına neden olabilir ve kartın zarar görmesine sabep olabilir.
Güç pinleri aşağıda sıralanmıştır ;
Vin : Harici güç kaynağı ile besleniyor ise bu pin direk güç kaynağı gerilim değerindedir.
5 V : Bu pin regüle edilmiş 5 V değeri verir. Eğer kart Usb üzerinden besleniyor ise bu gerilimi 5 V pinlerinden direk çıkış olarak kullanma imkanı sağlar.
3V3 : Kart üzerinde bulunan 3V3 regulatörün çıkış pinleridir Bu pinlerden maksimum 50 mA akım çekilebilir (Yüksek akım çekilmesi kartın yanmasına sebep olabilir.).
GND : Kartta bulunan toprak pinleridir.
Giriş Ve Çıkış Pinleri :
Ayrıntılı pin haritası için tıklayınız.
Ayrıntılı bilgi ve resmi kaynağa gitmek için tıklayınız.
