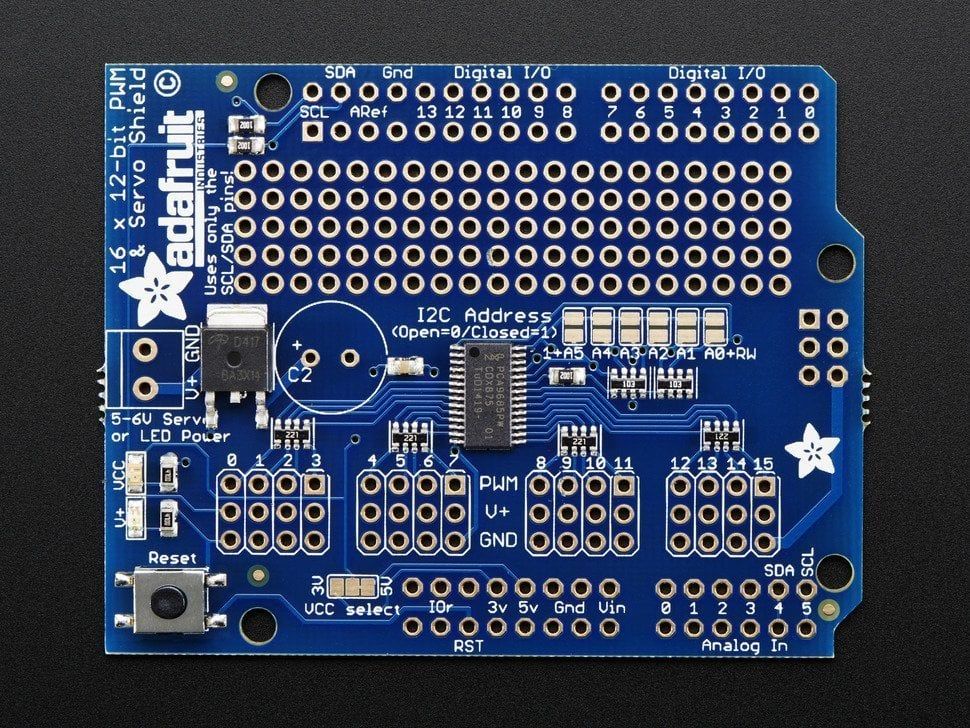

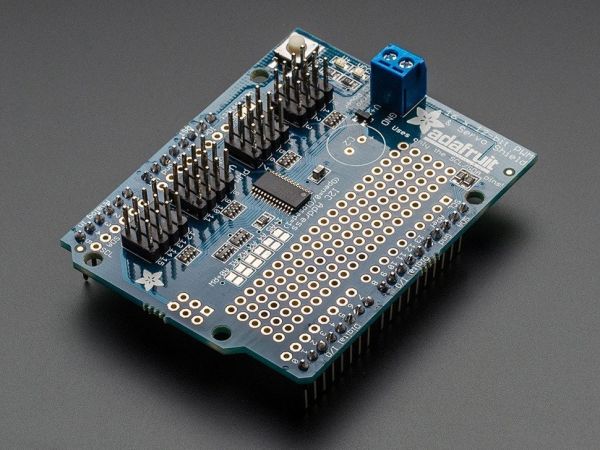

Adafruit 16 Kanal I2C PWM Servo Sürücü Shield

Adafruit 16 Kanal I2C PWM Servo Sürücü Shield

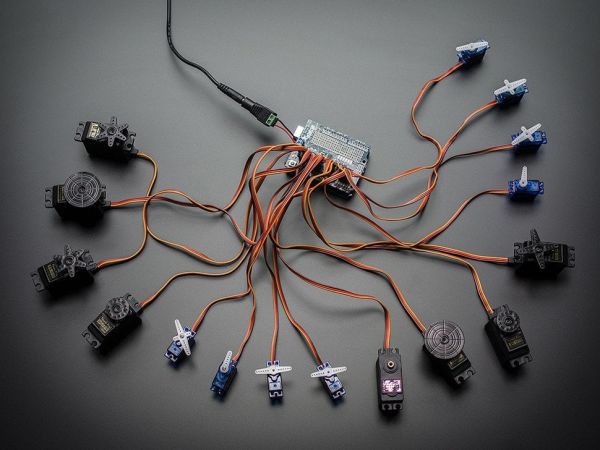

I2C haberleşmeli PCA9685 entegresi 16 adet PWM çıkışına sahiptir. Böylelikle, Arduino'nuzdaki PWM çıkış sayısının yetersiz kaldığı projelerinizde bu shield'ı kullanabilirsiniz.PWM kullanarak servolar sürebilir, LED ve motor hız kontrolü yapabilirsiniz.

 I2C bağlantısı sayesinde yalnızca 2 adet pin (SDA ve SCL) kullanarak 16 adet PWM çıkışına sahip olacaksınız. Ayrıca PCA9685 entegresinin I2C adresi kart üzerindeki lehim jumper'ları aracılığıyla değiştirilebildiğinden, teorik olarak 62 adet shield'ı üst üste takarak toplamda 992 adet PWM çıkışa sahip olabilirisiniz.

ÖZELLİKLERİ

• Dahili saat frekansı üretme özelliği sayesinde sürekli güncelleme gerektirmez.
• 5V uyumludur; 3.3V Arduino'larınız ile 6V'a kadar gerilime sahip LED'lerinizi sorunsuzca sürebilirsiniz.
• 6 adet adres değiştirme lehim jumper'ı (62 farklı adres seçimi olanağı)
• 1.6kHz'e kadar ayarlanabilir PWM frekansı
• 12-bit çözünürlük (60Hz güncelleme frekansında ~4µs çözünürlük)
• Push-pull yada open-drain çıkış seçenekleri
• Güç girişi için vidalı klemens bağlantısı, ters gerilim korumalı
• Yeşil ve kırmızı güç durumu LED'leri
• 3-pin servo uyumlu header bağlantıları, 4'erli grup halinde
• V+ hattı için kapasitör bağlantısı (ihtiyaç duyulduğunda lehimlenebilir)
• Tüm çıkışlarda LED sürmeyi kolaylaştırmak ve çıkışları korumak amaçlı 220 ohm seri direnç bağlıdır
• 5x20 prototipleme alanı
• 7-bit I2C adres seçimi (0x60-0x80)
• Boyutlar: 2.1" x 2.7" x 0.1" (54mm x 70mm x 3mm)
