A4988 Step Motor Sürücü Kartı Pololu
A4988 Step Motor Sürücü Kartı Pololu
Sürücünün ayarlanabilir akım sınırlayıcı, yüksek akım koruması ve 5 farklı mikrostep çözünürlüğü gibi özellikleri vardır. Cihaz 8-35V aralığında çalışmaktadır ve her bobinde 2A’a kadar iletime sahiptir.

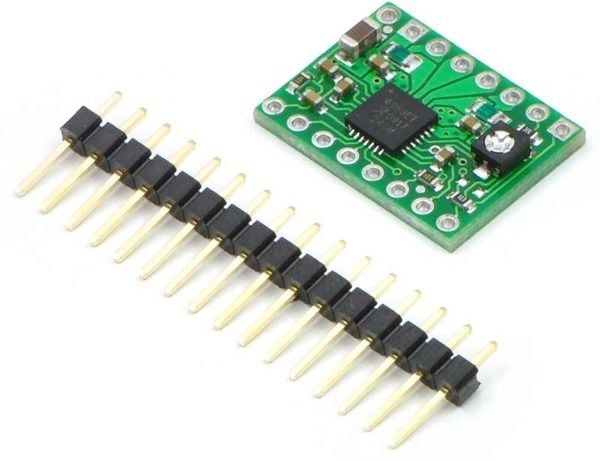

Bu ürün Allegro’nun Çevirici ve Yüksek Akım Koruyucu ile birlikte A4988 DMOS Microstepping sürücü’nün taşıyıcı ve breakout kartıdır. Bu nedenle ürünü kullanmadan önce A4988’in datasheet'ini dikkatlice okumalısınız.
Güç Bağlantıları
Sürücü, VDD ve GND pinleri arasına bağlanmış logic voltaj kaynağına (3-5.5V) ve VMOT ile GND arasına bağlanmış motor güç kaynağına (8-35V) ihtiyaç duymaktadır. Bu kaynakların decoupling kapasitörlerinin karta uygun yakınlıkta olması gerekir ve bu kaynaklar beklenilen akımların (güç kaynağı için maksimum 4A kadar) iletilmesine uygun olması gerekir.
Motor Bağlantısı
Eğer uygun bağlantılar yapılırsa 4,6 ve 8 kablolu stepper motorlar A4988 ile çalışabilir.
Uyarı: Sürücü çalışır durumdayken yeni bir bağlantı kurulması veya bağlantının kesilmesi sürücüyü bozabilir.
Adım ve mikroadımlar
MS1 MS2 MS3 Mikro Çözünürlük
LOW LOW LOW Tam adım
HIGH LOW LOW Yarım adım
LOW HIGH LOW Çeyrek adım
HIGH HIGH LOW 1/8 adım
HIGH HIGH HIGH 1/16 adım
Kontrol Girişleri
Step girişine giden her dalga DIR pini ile seçilmiş mikrostepin step motor yönü ile bağıntılıdır. Eğer sadece bir yönde döndürmek isterseniz, DIR’ı VCC veya GND’ye bağlayabilirsiniz. Çip, birçok güç durumunu kontrol etmek için 3 farklı girişe sahiptir. Bu durumlar RST, SLP ve EN’dir. Daha ayrıntılı bilgiye ulaşmak için datasheet'e bakabilirsiniz. Eğer RST pini kullanmıyorsanız, PCB üzerinde bitişik durumdaki SLP’ye bağlamalısınız.
ÖZELLİKLERİ & BOYUTLARI
- Basit adım ve yön kontrolü arayüzü
- 5 farklı adım çözünürlüğü: tam-adım, yarım-adım, çeyrek-adım, 1/8’lik adım ve 1/16’lık adım
- Ayarlanabilir akım kontrolcü, potansiyometre kullanarak maksimum akım çıkışını ayarlamanızı sağlar. Bu sayede, step motorunuzu tanımlı voltajından daha yüksek değerlerde sürerek daha büyük adım oranları elde edebilirsiniz.
- Akıllı değişme kontrolü otomatik olarak doğru akım yavaşlama modunu seçer (hızlı yavaşlama veya yavaş yavaşlama)
- Yüksek sıcaklıkta ısısal kapanma, düşük voltaj ve yüksek akım geçişini önleme özellikleri.
- Toprağa kısa devre ve yük kısa devresi koruması
