Raspberry Pi Pico Micropython ve HC-05 ile Röle Kontrolü

Raspberry Pi Pico kullanılarak Bluetooth modülü üzerinden Röle kontrol edilecektir. Bluetooth modülünü telefonumuza bağlayarak kullanacağız. Proje için kullanılacak malzemeler aşağıda verilmiştir.

• Raspberry Pi Pico

• HC-05

• 2 Kanal 5V Röle Kartı

• 2 adet 220R Direnç

• 2 adet 5mm LED

• Jumper Kablolar

• Breadboard

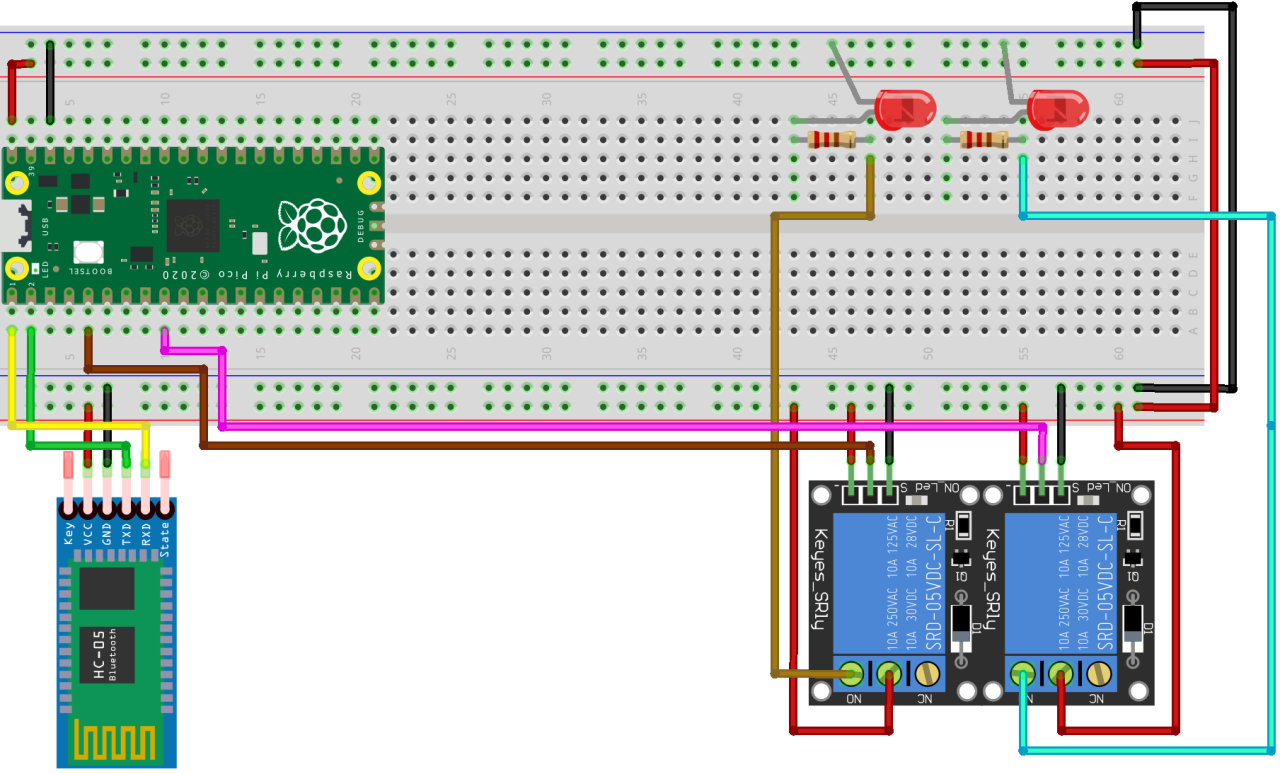

Öncelikle devremizi kuruyoruz. Devre şekilde verilmiştir.

Devreyi kurduktan sonra Raspberry Pi Pico'nun bilgisayarla bağlantısını sağlıyoruz. Kodumuzu yazmaya başlamadan önce Bluetooth modülünü telefonumuza bağlamamız gerekiyor. Telefon ile Bluetooth eşleştirmesini gerçekleştirdikten sonra Serial Bluetooth Terminal uygulamasını indirerek uygulama içerisinde de eşleştirmeyi tamamlıyoruz. Bluetooth üzerinden alacağımız veri için nesne tanımı yapılır.
