NodeMCU ile RFID Kart Kontrolü ve Blynk Terminal
19-07-2022
15:52
Bu uygulamamızda MFRC522 kart okuyucu modül kullanarak RFID kartlarımızı okuyup Blynk uygulamasında oluşturduğumuz Terminal widget ile bu verileri göreceğiz. Blynk uygulamasının içinde bulunan RTC widget ile anlık saat verisini alıp kullanacağız.
NOT : Bu uygulamayı yapabilmeniz için NodeMCU kartınızın Arduino IDE arayüzüne tanıtılmış ve Blynk kütüphanesinin kurulmuş olması gerekmektedir.
İlgili yazılara buradan ulaşabilirsiniz.
Bu uygulamada kullanacağımız malzemeler;

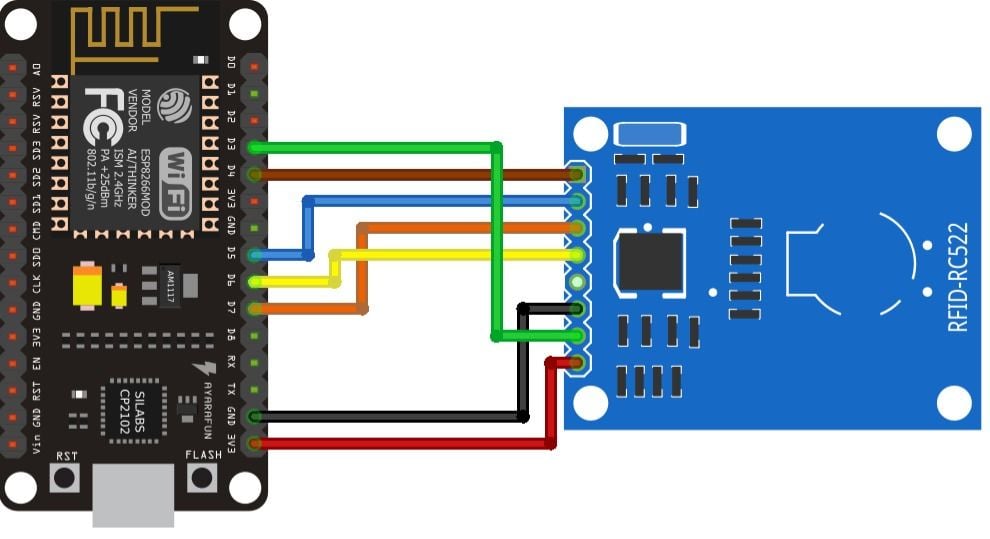

Öncelikle devremizi şekilde gördüğümüz gibi kuruyoruz.
Bağlantılar şu şekildedir;
-
3.3V = 3.3V
-
RST = D3
-
GND = GND
-
IRQ = KULLANILMIYOR
-
MISO = D6
-
MOSI = D7
-
SCK = D5
-
SDA = D4
Son olarak Terminal widgeti ekliyoruz. Giriş pinini V1 sanal pini olarak ayarlıyoruz. Bu uygulamada terminale sadece veri göndereceğimiz için INPUT LINE seçeneğini kapalı konuma getiriyoruz. İstediğiniz arka plan ve yazı renklerini ayarlayarak tamamlıyoruz.
Widgetlarımızı ekleyip ayarlarını yaptıktan sonra sağ üstteki çalıştır butonu ile uygulamamızı çalıştırıyoruz.
