NodeMCU - DHT11 ile Sıcaklık ve Nem Değeri Okuma
NOT : Bu uygulamayı yapabilmeniz için NodeMCU kartınızın Arduino IDE arayüzüne tanıtılmış ve Blynk kütüphanesinin kurulmuş olması gerekmektedir.
İlgili yazılara buradan ulaşabilirsiniz.
Bu uygulamada kullanacağımız malzemeler;

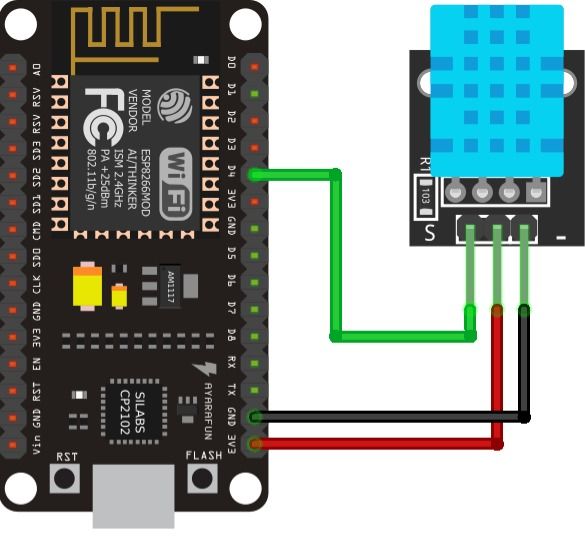

Devremizi şekilde görüldüğü üzere gerçekleştiriyoruz.Blynk uygulamasında "Labeled Value” ve "SuperChart” widgetlarını kullanacağız.
Labeled Value widgetini anlık olarak sensörümüzden gelen değerleri görmek için kullanacağız. Nem değeri için ilk widgetimizi V1 sanal pinine, sıcaklık değerini görmek için ikinci widgetimizi V2 sanal pinine ayarlıyoruz. İstediğiniz etiket değerlerinide yazarak widgetlarımızı ekliyoruz. Bu ekranda widgetların üzerinde basılı tutarak yerlerini ve boyutlarını ayarlayabilirsiniz.
Sanal Pinlerin detaylı kullanımını görmek için ilgili yazımıza buradan ulaşabilirsiniz.
SuperChart widgeti ise gelen sıcaklık ve nem değerlerini bize istediğimiz zaman diliminde bir grafik olarak sunuyor. Bu widget sayesinde saatlik, günlük, haftalık, yıllık değişimleri bile kolaylıkla kaydedebilir ve takip edebilirsiniz.
Widgetlarımızı ekleyip ayarlarını yaptıktan sonra sağ üstteki çalıştır butonu ile uygulamamızı çalıştırıyoruz.
