Arduino ve mBlock ile LCD Kullanımı

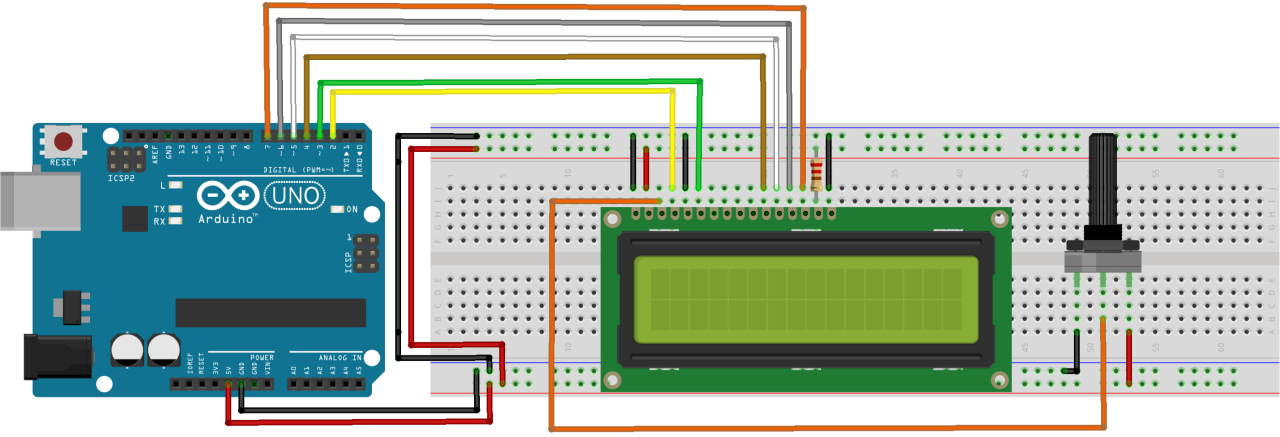

Bu uygulamamızda Arduino ile 16x2 LCD kullanımını yapacağız. Bu uygulamada kullanacağımız malzemelerimiz;
LCD Ekran uygulamalarını gerçekleştirebilmek için LCD kütüphanesinin programımıza mutlaka eklenmesi gerekmektedir. mBlock için hazır birçok kütüphane mevcuttur. Bu kütüphaneleri mBlock’a eklemek için:
Extensions - Manage Extensions menüsünü kullanarak mBlock'a ekleyebilirsiniz.
Kütüphaneyi ekledikten sonra Robots kısmına LCD ile ilgili kod blokları gelecektir.
LCD show text "……”: Ekrana yazdırmak istediğimiz metni buraya yazmalıyız. Yazacağımız metnin boşluklar dahil 16 karakterden fazla olmamasına dikkat etmeliyiz. Aksi halde 16. karakterden sonrası ekranda görünmeyecektir.
LCD show cursor: Ekranda imlecin yerini gösterir.
LCD hide cursor: Ekranda imlecin yerini gizler.
LCD blink cursor ON: Ekranda imlecin bulunduğu satırda yanıp sönmesini sağlar.
LCD blink cursor OFF: Ekranda imlecin bulunduğu satırda yanıp sönmesini kapatır.
LCD clear: LCD ekranda yazılı olan her şeyi temizler.
LCD set cursor (line (…) position (…) ): LCD ekranda hangi satırdan (line) ve kaçıncı sütundan (position) itibaren gösterim yapılacağını belirler.
